快速开始

本章节将带你快速完成 Agent for LabVIEW 的第一个可运行流程。
内容按照当前两大模块展开：

  • LLM：对话、上下文、工具调用

  • ImageGeneration：文生图、图生图、图文融合

开始前检查

请先确认以下条件已满足：

一、LLM 最小可运行流程

目标：先让 Agent 正常对话并返回结果。

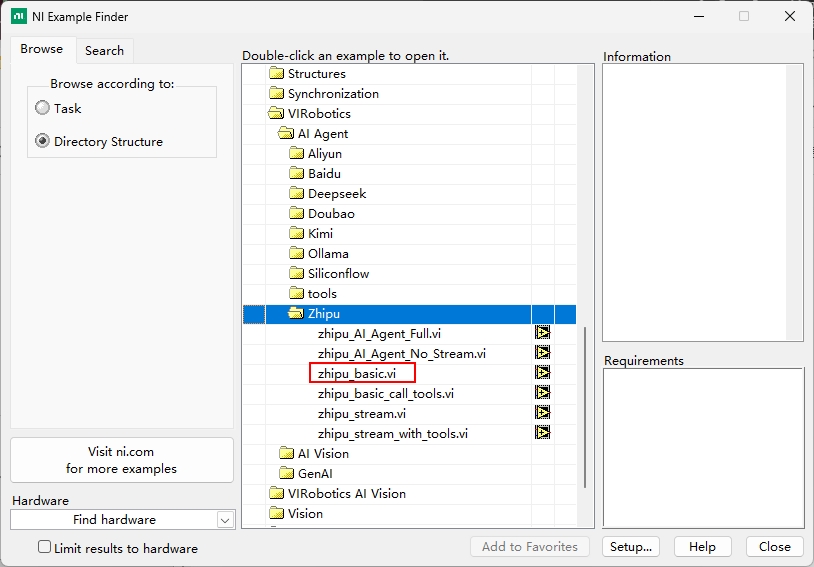

  1. 打开示例： Help -> Find Examples -> Directory Structure -> VIRobotics -> AI Agent

  2. 选择已配置 API Key 的服务商

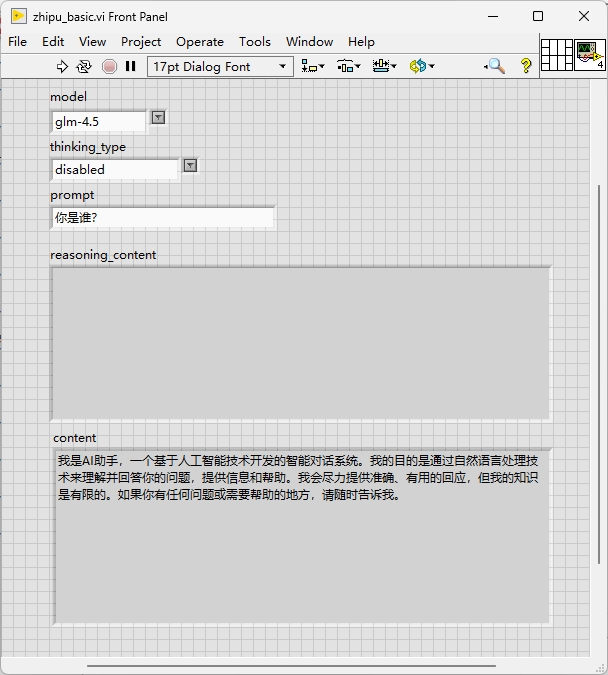

  3. 选择基础对话示例（ xxbasic.vi），本手册以zhipu为例

  4. 输入一句简单指令（例如“你是谁”）

  5. 点击运行，观察返回结果

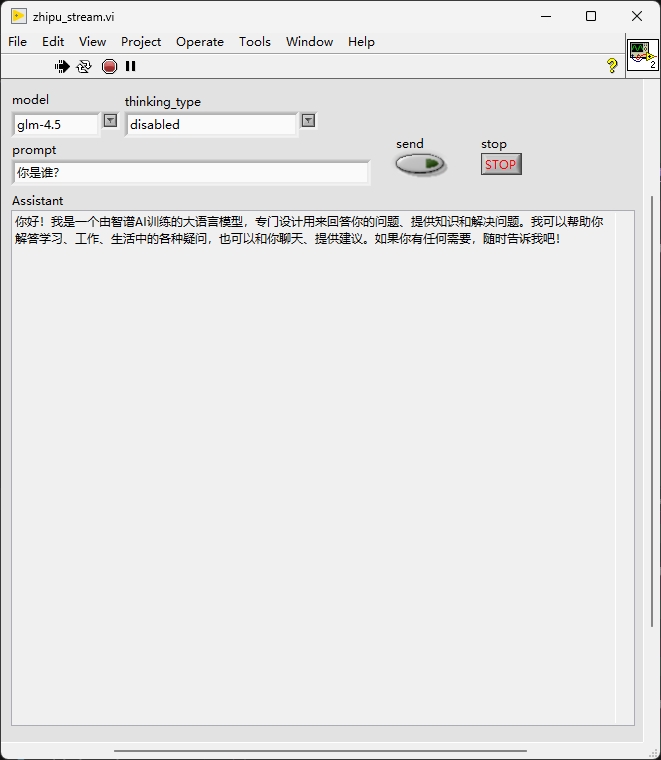

  6. 选择流式基础对话示例（ xxstream.vi），运行，输入简单指令，点击“send”,观察返回结果

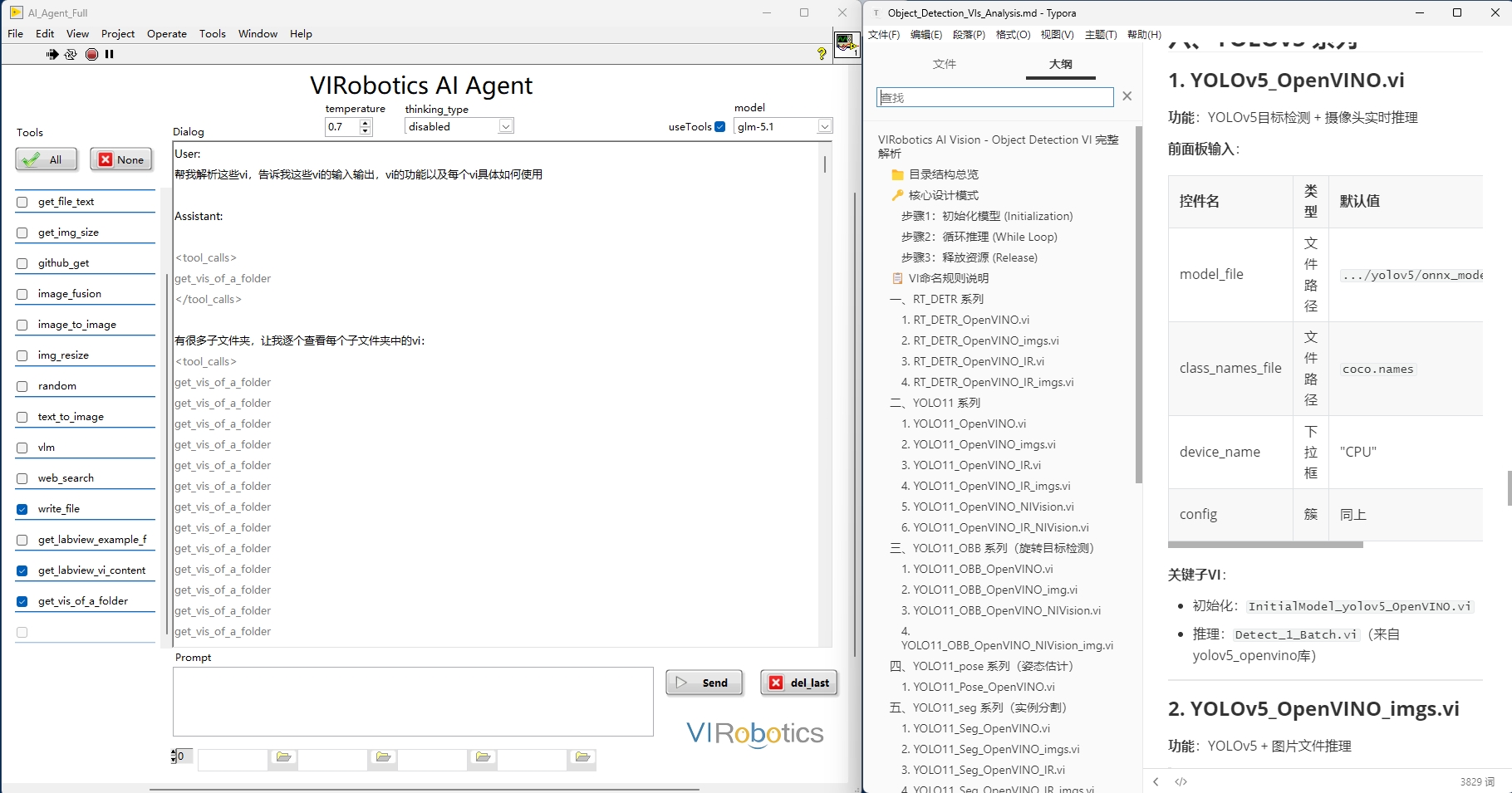

二、综合范例：AI Agent Full.vi

AI Agent Full.vi 是 LLM 章节中最重要的综合范例，建议在基础与流式对话验证后立即运行。

该范例通常覆盖：

  • 流式输出

  • 工具调用（Tool Calling）

  • 多步骤任务执行

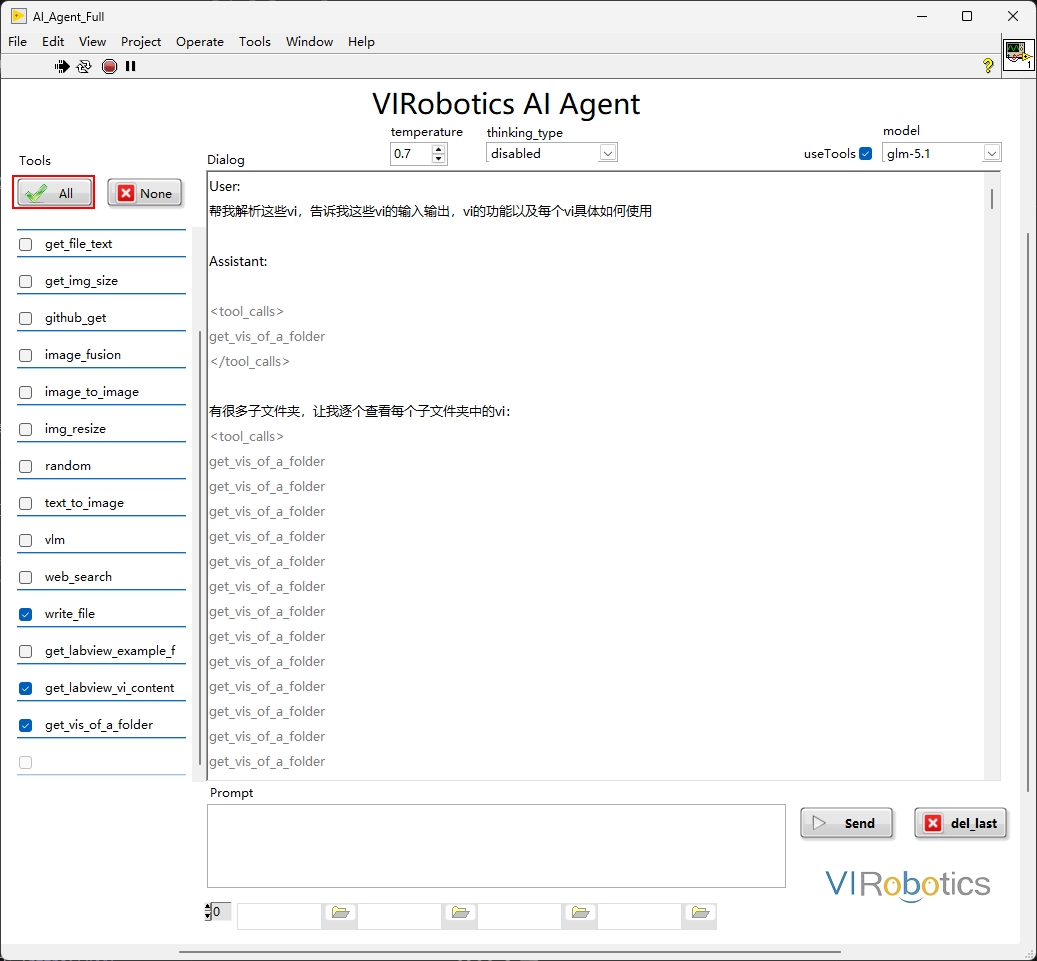

可按照如下方式运行：

  1. 打开 AI Agent Full.vi并运行

  2. 勾选工具调用useTools

  3. 选择本次使用工具，然后输入包含工具意图的自然描述（例如“帮我解析这个vi”）,如希望选择全部工具，则点击“All”,取消全部工具勾选，则点击"None"。

  4. 观察流式输出与工具调用是否按预期执行。

说明：当前 ImageGeneration 能力可作为工具由 LLM 调用，因此可在该综合范例中完成“理解任务 -> 调用图像能力 -> 结果输出”的闭环验证。但是要记得开通并配置豆包的相关api以及模型

判断成功的标准：

  • 能收到模型文本回复

  • 无 License 报错

  • 无 API 鉴权报错

二、ImageGeneration 快速上手

本模块建议按“文生图 -> 图生图 -> 图文融合”顺序验证。

2.0 环境要求（未满足将无法运行）

ImageGeneration 当前主要基于豆包能力，请先完成：

  1. 开通豆包 doubao-seedream 模型

  2. 在 Agent 中完成豆包 API 配置

  3. 安装仪酷智能 AI Vision Toolkit for GPU，下载入口：https://www.virobotics.net/product_AIVT_GPU

若未完成以上条件，建议先跳过本节，优先完成 LLM 相关示例验证。

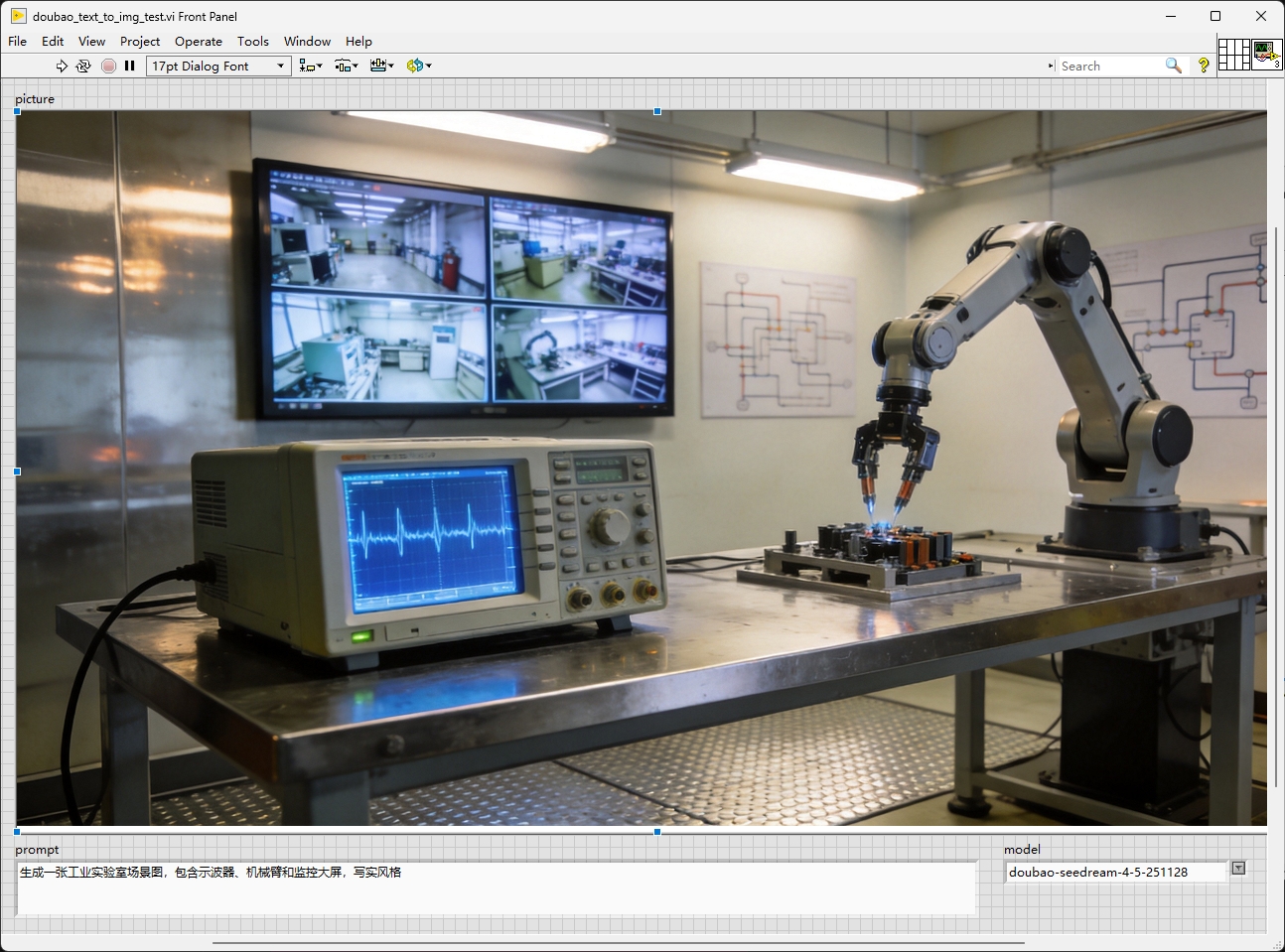

2.1 文生图（Text to Image）

目标：通过文字生成图片。

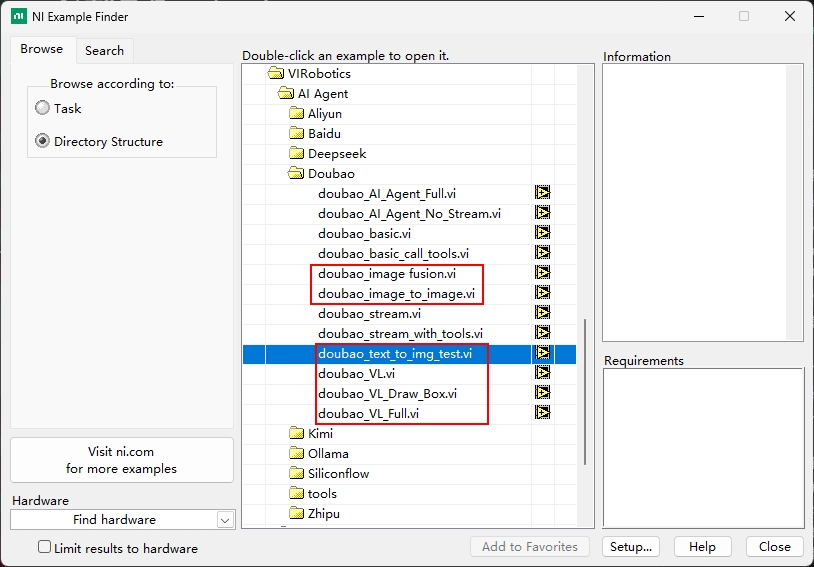

  1. 打开示例：Help -> Find Examples -> Directory Structure -> VIRobotics -> AI Agent -> Doubao -> doubao_text_to_image_test.vi

  2. 在 Prompt 中输入图像描述（主题、风格、构图）,设置必要参数（如尺寸、质量、风格）

  3. 运行并查看输出图片

示例提示词：

生成一张工业实验室场景图，包含示波器、机械臂和监控大屏，写实风格。

2.2 图生图（Image to Image）

目标：在已有图片基础上做重绘、变体或风格迁移。

  1. 运行vi:doubao_image_to_image.vi，载入输入图片

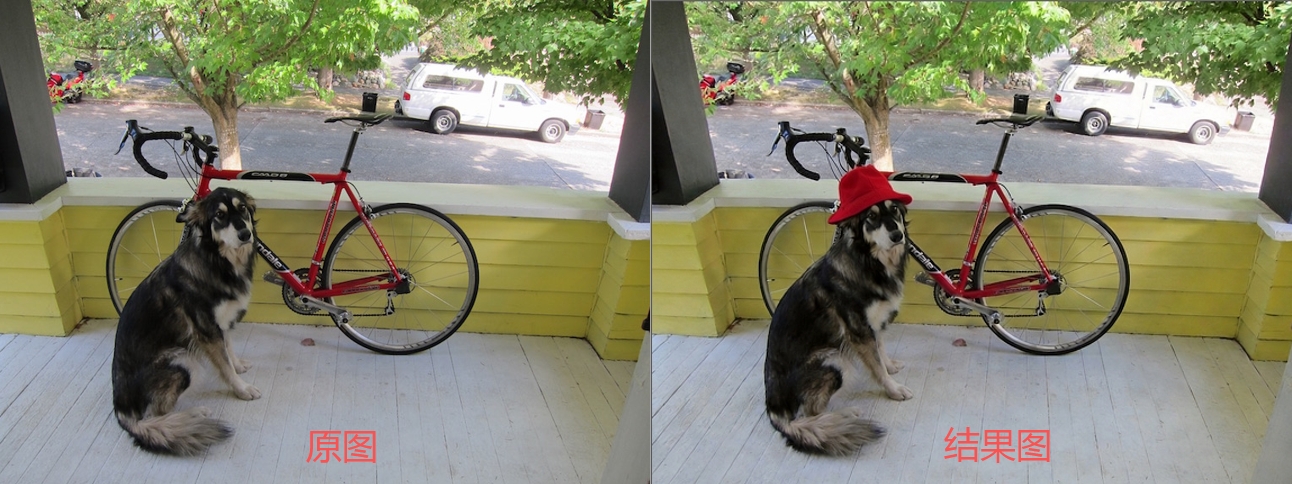

  2. 输入编辑说明（例如“给照片里的小狗戴一顶红色的帽子。”）

  3. 运行并对比输入图与输出图

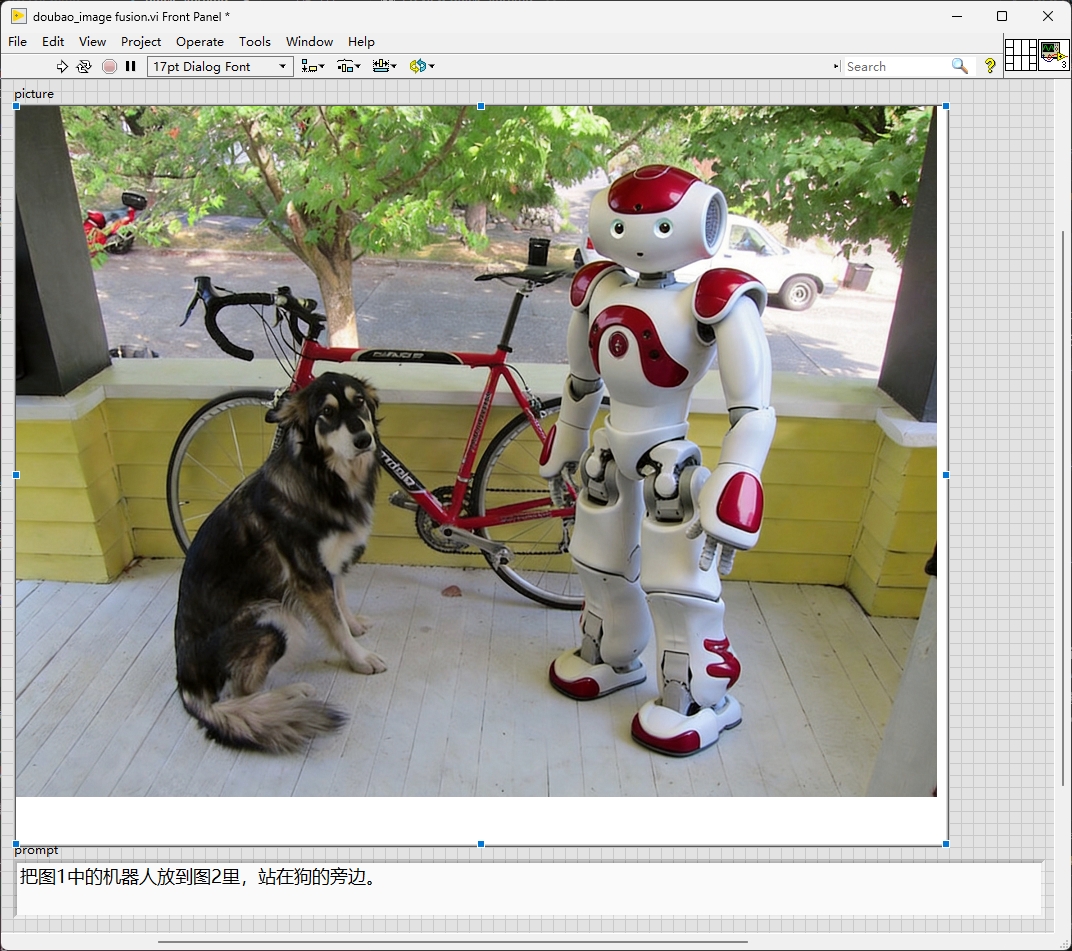

2.3 图文融合（Image + Text Fusion）

目标：结合图片与文字指令完成定向编辑。

  1. 运行vi:doubao_image_fusion.vi，载入输入图片

  2. 添加融合文字约束

  3. 运行生成

  4. 检查内容一致性与可读性

三、LLM + ImageGeneration 串联示例

目标：完成一个最小多模块协同流程。

示例任务：“帮我生成一张实验流程示意图，并给出三条使用说明。”

推荐执行链路：

  1. LLM 解析任务并生成图像提示词

  2. 调用 ImageGeneration 产出图片

  3. 将图片结果回传 LLM，补充说明文本

  4. 输出最终结果（图片 + 说明）

常见问题与建议

1) LLM 能回复，但图像生成失败

  • 检查是否开通豆包api

  • 检查图像接口配额与权限

  • 缩短提示词并减少复杂约束后重试

2) basic运行第一次可以，第二次无回复

  • 检查api key是否还有余额

3) basic.vi运行正常，但是stream.vi运行无任何返回

  • 在确保api有充值的情况下，请联系仪酷团队 support@virobotics.net 告诉我们您的labview版本，电脑系统版本。

提示与注意事项

  • 建议先完成 LLM 验证，再进入 ImageGeneration

  • 路径建议使用英文路径，避免中文/空格导致潜在兼容问题

  • 接口调用失败时优先检查：License 状态、API Key、网络连通性

  • 详细模块说明请参考 功能模块详解

技术支持

如在使用过程中遇到问题，请先查阅相关章节，或联系技术支持：
